콘센트 4가지 종류는 무엇인가요?

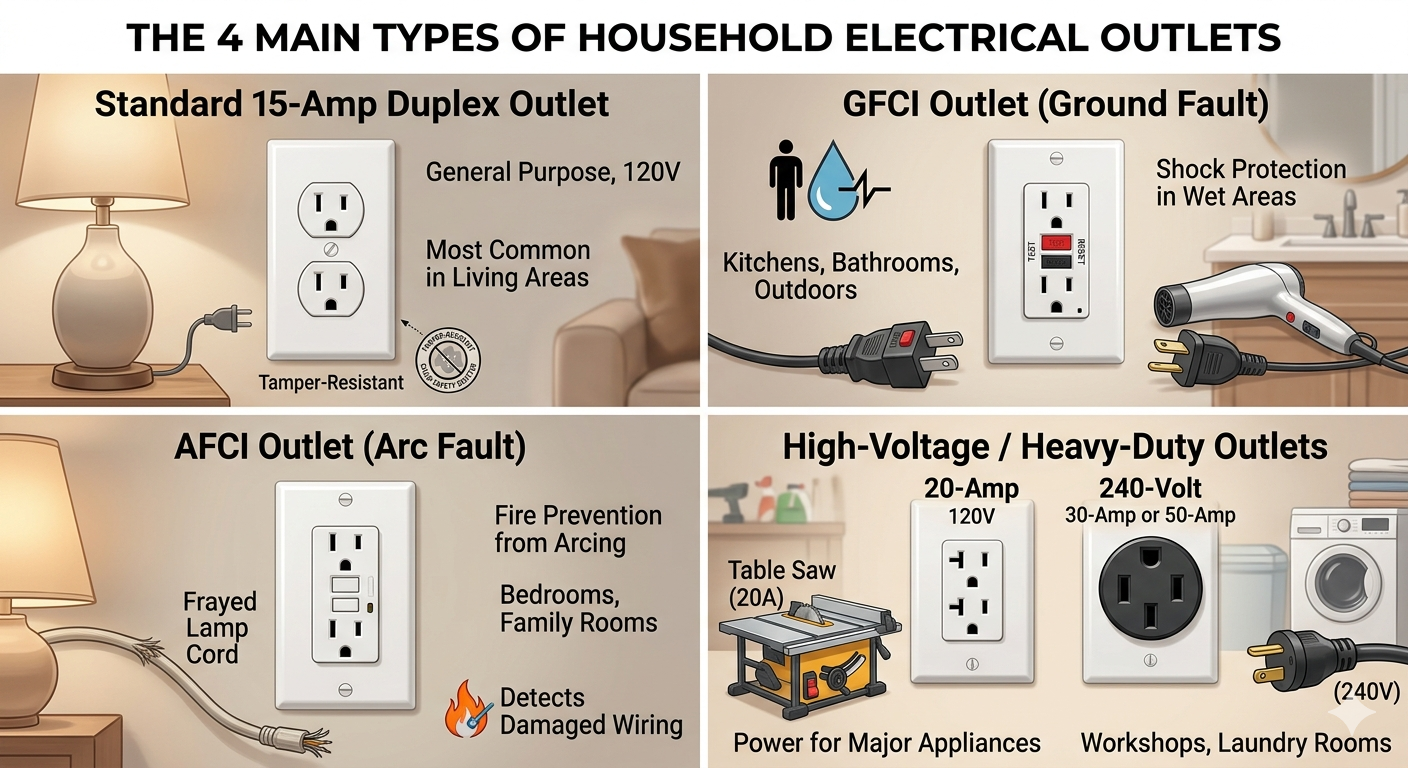

네 가지 기본 유형 콘센트 현대 주거용 건물에는 표준 15암페어 이중 콘센트, 지락 회로 차단기(GFCI) 콘센트, 아크 오류 회로 차단기(AFCI) 콘센트 및 고전압 20암페어 또는 240볼트 특수 콘센트가 있습니다. 이러한 구성 요소는 집의 복잡한 배선 시스템과 스마트폰부터 대형 건조기에 이르는 일상 가전제품 사이의 필수 인터페이스입니다. 이러한 변형을 이해하는 것은 단지 편의의 문제가 아닙니다. 이는 전기 화재 예방 및 개인 안전의 중요한 구성 요소입니다.

1. 표준 15Amp 이중 콘센트: 가정용 주력 제품

표준 15암페어 이중 콘센트는 북미 가정에서 가장 널리 사용되는 전원으로, 저전력 전자 제품과 함께 범용으로 사용하도록 설계되었습니다. 이러한 콘센트에는 일반적으로 2개의 수직 슬롯과 U자형 접지 구멍이 있으며, 이는 접지되지 않은 구형 2구 설계의 발전을 나타냅니다. 일반적인 1,500평방피트 규모의 주택에서는 침실, 거실, 복도에 걸쳐 40~60개의 콘센트가 분포되어 있습니다.

이러한 콘센트의 주요 기능은 일관된 서비스를 제공하는 것입니다. 120볼트 공급. 신뢰할 수는 있지만 안전 지향 모델에서 볼 수 있는 정교한 내부 논리가 부족합니다. 현대 건축법에서는 이제 이러한 표준 콘센트를 다음과 같이 요구합니다. 변조 방지(TR) . TR 콘센트에는 어린이가 머리핀이나 열쇠와 같은 이물질을 삽입하는 것을 방지하는 내부 셔터가 있으며, 이는 소아 전기 부상을 거의 줄인 안전 기능입니다. 95% NEC(National Electrical Code)에서 의무적으로 채택되었기 때문입니다.

2. GFCI 콘센트: 젖은 장소에 대한 필수 보호

GFCI(지락 회로 차단기) 콘센트는 지락이 감지되면 즉시 전원을 차단하여 치명적인 감전을 방지하도록 설계된 특수 안전 장치입니다. "테스트" 및 "재설정" 버튼으로 식별할 수 있는 GFCI 콘센트는 욕실, 주방, 세탁실 및 실외 공간과 같이 물과 전기가 만날 가능성이 있는 구역에 필수입니다.

GFCI의 기술은 놀라울 정도로 정확합니다. 회로를 통해 이동하는 전류의 균형을 지속적으로 모니터링합니다. 전류가 흐르면 밖으로 열선의 전류는 전선을 통해 되돌아오는 전류와 다릅니다. 중립 전선을 최대한 적게 4~6밀리암페어 , 장치는 전기가 땅으로 누출되어(아마도 인체를 통해) 내부에서 작동한다고 가정합니다. 1/30초 . 이러한 빠른 반응은 경미한 저림과 치명적인 심장 사건의 차이입니다.

3. AFCI 콘센트: 전기 화재에 대한 방어막

AFCI(아크 결함 회로 차단기) 콘센트는 위험한 전기 아크를 감지하고 전원을 차단하여 구조적 화재를 방지하도록 설계된 고급 전자 부품입니다. GFCI는 충격으로부터 사람을 보호하는 반면, AFCI는 손상된 배선, 느슨한 연결 또는 벽 뒤에 뚫린 케이블로 인해 발생하는 열 관련 위험으로부터 구조를 보호합니다.

전기 아크는 전기가 의도하지 않은 간격을 뛰어넘어 강렬한 열을 발생시킬 때 발생합니다. 화씨 10,000도 — 주변 단열재나 목재 프레임에 쉽게 발화될 수 있습니다. 는 소비자제품안전위원회(CPSC) AFCI 기술은 다음보다 더 많은 것을 예방할 수 있다고 추정합니다. 50% 매년 가정에서 발생하는 전기 화재의 수입니다. 이러한 콘센트는 디지털 신호 처리를 사용하여 "정상적인" 아크(전등 스위치를 켤 때 발생하는 스파크와 같은)와 코드가 마모되어 발생하는 "원치 않는" 위험한 아크를 구별합니다.

4. 고전압 및 20Amp 특수 콘센트

고전압 240볼트 및 20암페어 콘센트는 표준 회로에 과부하가 걸리는 에너지 집약적 기기용으로 설계된 전용 전원 지점입니다. 20암페어 콘센트는 중립 측의 작은 수평 "T" 슬롯으로 구별할 수 있는 반면, 240볼트 콘센트는 훨씬 더 크며 고유한 갈래 구성(종종 원형 또는 3개의 큰 각진 블레이드 포함)을 특징으로 합니다.

이 콘센트는 표준 전자 장치와 호환되지 않습니다. 에이 20암페어 콘센트 일반적으로 주방이나 작업장에서 전동 공구와 대형 블렌더를 취급하는 데 사용됩니다. 반면에, 240볼트 콘센트 전기 건조기, 레인지, 중앙 에어컨 장치와 같은 주요 가전제품용으로 예약되어 있습니다. 이러한 기기는 상당한 양의 전류를 끌어오기 때문에 30~50암페어 —과열 없이 부하를 처리하려면 더 두꺼운 게이지 배선(일반적으로 10게이지 또는 8게이지)이 필요합니다.

콘센트 유형 비교 분석

특정 시나리오에 어떤 콘센트가 필요한지 더 잘 이해하기 위해 다음 표에서는 논의된 4가지 콘센트 유형의 기본 특성과 일반적인 애플리케이션을 비교합니다.

전압, 안전 기능 및 배치를 기준으로 4가지 유형의 전기 콘센트를 비교합니다.

변조 방지(TR) 설계의 중요성

변조 방지 기술은 현대 콘센트에서 타협할 수 없는 안전 기능으로, 어린이 감전사의 위험을 크게 줄입니다. 이 콘센트는 표준 콘센트와 동일하게 보이지만 스프링 장착 셔터 플레이트가 포함되어 있습니다.

셔터는 두 슬롯에 동시에 동일한 압력이 가해질 때만 열립니다. 이는 표준 플러그를 삽입할 때 발생합니다. 어린이가 클립과 같은 단일 물체를 삽입하려고 하면 셔터가 닫힌 상태로 유지됩니다. 의 데이터에 따르면 전국화재예방협회(NFPA) , 대략 어린이 2,400명 매년 콘센트에 물건을 집어넣는 행위로 인해 심한 충격과 화상을 입고 있습니다. TR 콘센트로의 광범위한 전환은 이러한 예방 가능한 위험에 대한 가장 효과적인 솔루션입니다.

집의 콘센트를 업그레이드해야 할 때

주택 소유자는 깜박이는 조명, 변색된 면판을 발견하거나 주택이 1970년대 중반 이전에 지어졌고 여전히 두 갈래의 비접지 콘센트를 사용하는 경우 콘센트 업그레이드를 고려해야 합니다. 최신 가전제품과 전자제품은 민감한 내부 회로를 보호하기 위해 안정적인 접지가 필요합니다.

• 변색: 콘센트의 황변이나 탄 자국은 내부 과열을 나타내며 심각한 화재 위험이 있습니다.
• 느슨한 플러그: 코드가 콘센트에서 쉽게 빠지면 내부 접점이 마모되어 아크가 발생할 수 있습니다.
• 비접지 콘센트: 최신 노트북과 TV의 안전을 위해서는 2구 콘센트를 GFCI("장비 접지 없음"으로 표시)로 교체하거나 전체 접지용으로 재배선하는 것이 필수적입니다.

자주 묻는 질문(FAQ)

20암페어 콘센트에 15암페어 장치를 사용할 수 있나요?

예, 표준 15암페어 장치를 20암페어 콘센트에 연결하는 것은 장치가 필요한 양만큼만 "끌어당기"기 때문에 완전히 안전합니다. 20A 등급은 다음을 의미합니다. 용량 콘센트의 전류량이 아니라 장치에 강제로 들어가는 전류의 양입니다.

GFCI와 AFCI의 차이점은 무엇입니까?

근본적인 차이점은 GFCI는 사람을 충격으로부터 보호하는 반면 AFCI는 집을 화재로부터 보호한다는 것입니다. GFCI는 지면으로의 전류 누출을 감지하고 AFCI는 위험한 전기 스파크(아크)를 감지합니다.

GFCI 콘센트를 얼마나 자주 테스트해야 합니까?

전기 안전 전문가는 "테스트" 버튼을 눌러 한 달에 한 번 GFCI 콘센트를 테스트할 것을 권장합니다. '리셋' 버튼이 튀어나오지 않으면 내부 안전 장치가 고장난 것이므로 콘센트를 즉시 교체해야 합니다.

왜 일부 매장에는 녹색 불이 들어와 있나요?

GFCI 또는 AFCI 콘센트의 녹색 표시등은 일반적으로 장치에 전원이 공급되고 자체 테스트 기능이 성공적으로 통과되었음을 나타냅니다. 표시등이 빨간색으로 바뀌거나 꺼지면 트립 또는 장치 고장을 나타냅니다.

결론: 전기 무결성에 투자

4가지 유형의 전기 콘센트를 이해하는 것이 안전하고 효율적인 현대 가정을 유지하기 위한 첫 번째 단계입니다. GFCI의 충격 방지, AFCI의 화재 방지, 240V 콘센트의 강력한 전력 등 각각은 구체적이고 중요한 역할을 합니다. 집에 올바른 위치에 맞는 하드웨어가 설치되어 있는지 확인함으로써 안전 규정을 준수할 뿐만 아니라 가족과 값비싼 전자 제품을 위한 안전한 환경을 제공할 수 있습니다.

콘센트 전면판을 변경하는 것은 간단한 DIY 작업이지만 실제 배선을 수정하거나 새 회로를 설치하는 작업은 항상 전문가가 수행해야 한다는 점을 항상 기억하십시오. 자격증을 갖춘 전기 기술자 모든 지역 건축법과 안전 표준이 충족되도록 보장합니다.
