연장 코드

I. 기술 구조 및 설계 표준
디자인 유럽식 연장 코드 다음 기술 사양을 엄격히 준수해야 합니다.

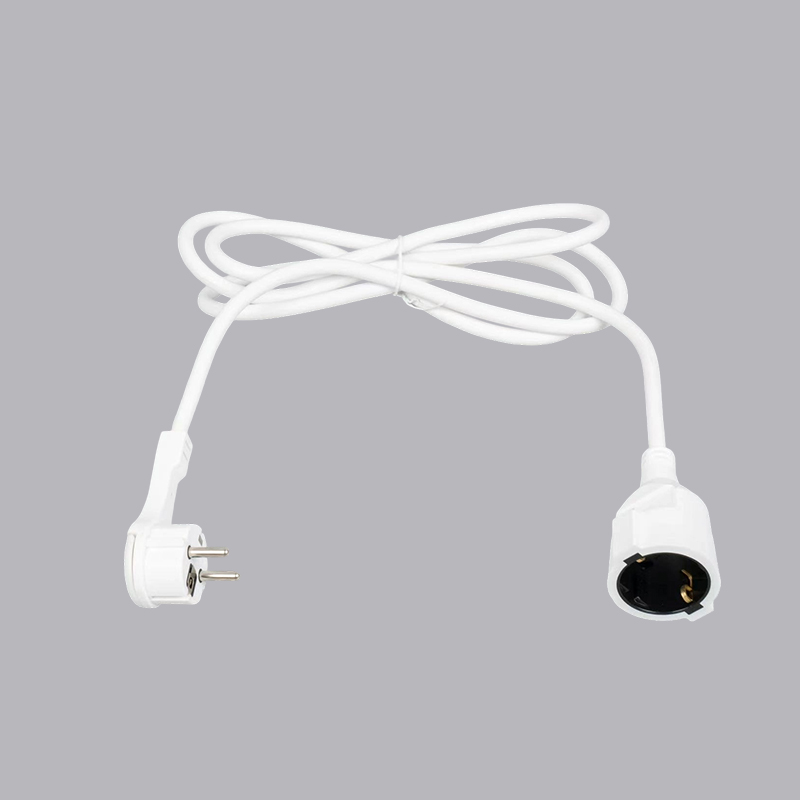

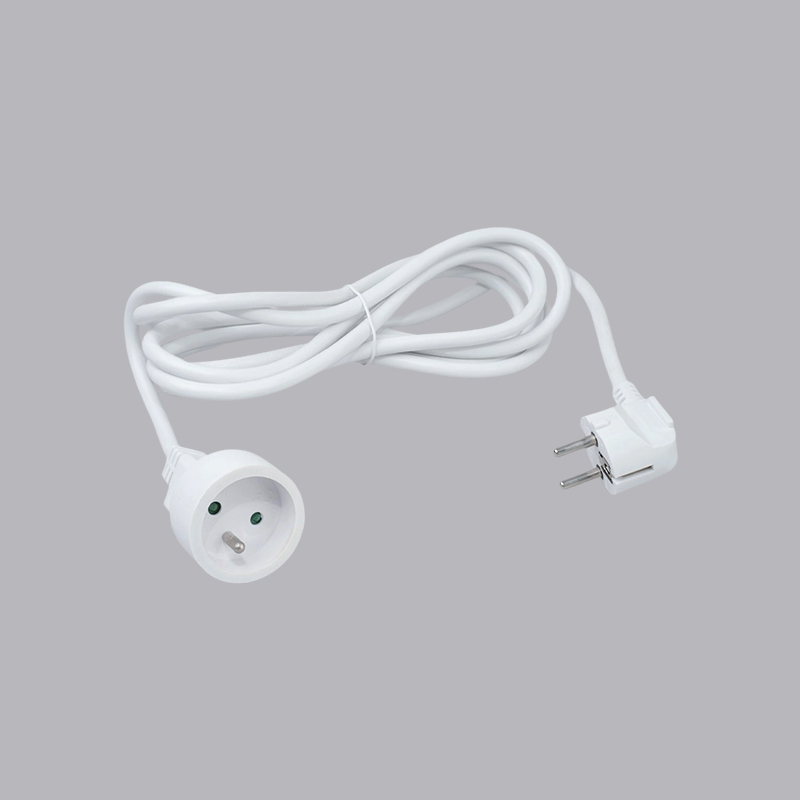

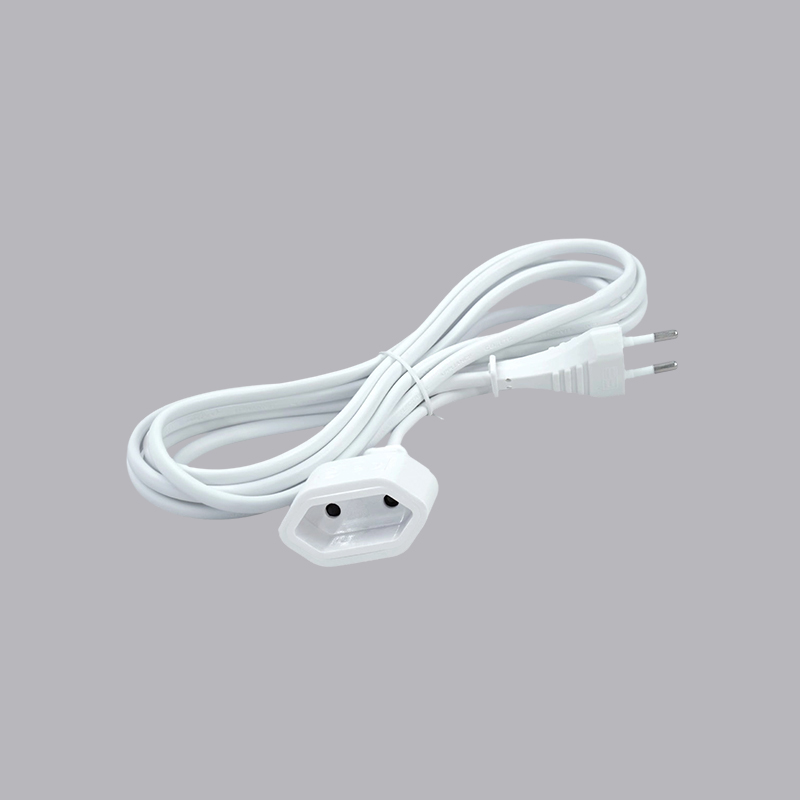

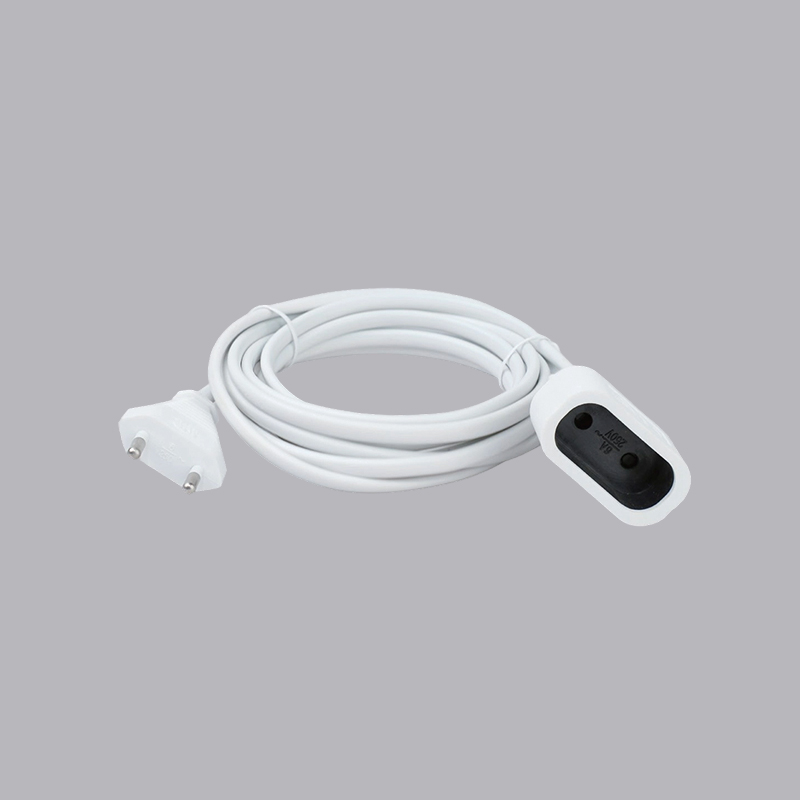

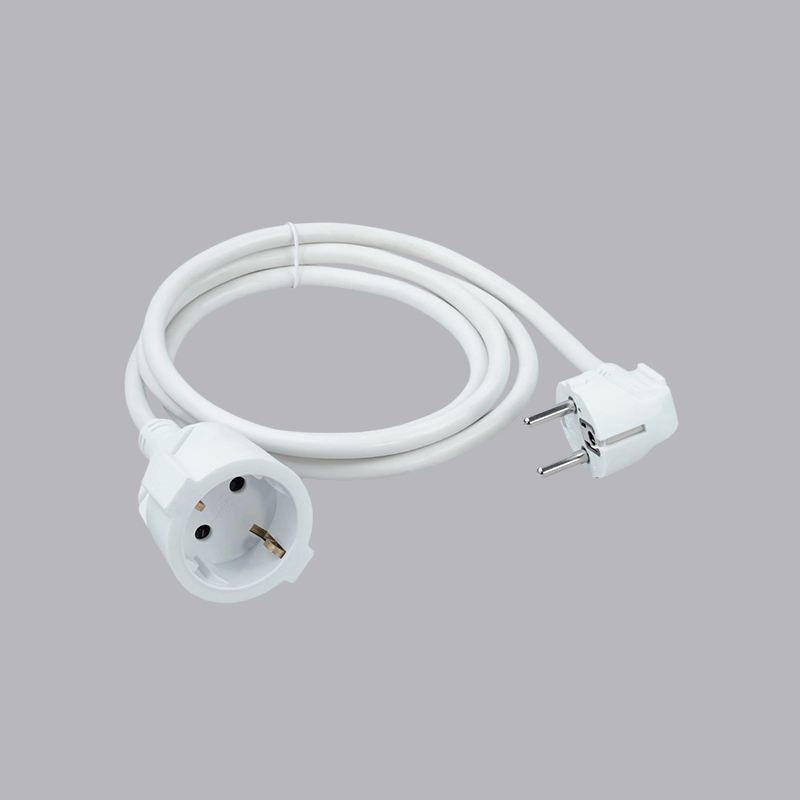

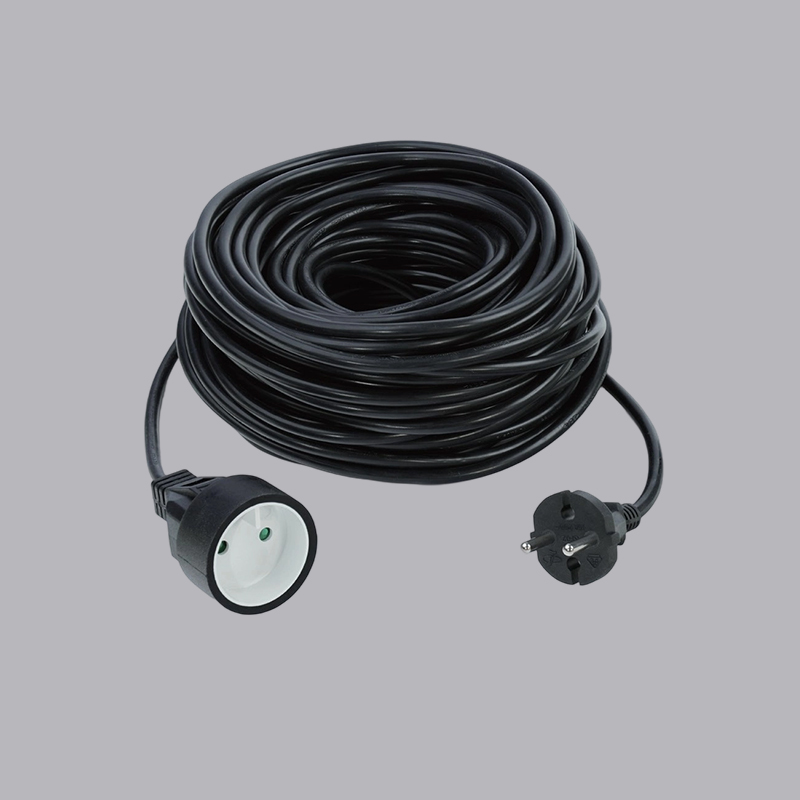

플러그 및 소켓 인터페이스
유럽 플러그는 일반적으로 CEE 7/7 표준을 준수합니다(독일 Schuko 및 프랑스 E/F 유형과 호환 가능). 이 제품은 직경 4.8mm, 길이 19mm의 원통형 핀과 접지측 스프링 접점이 특징입니다. 소켓 인터페이스는 일반 유럽 전기 제품과의 호환성을 보장하기 위해 EN 50075(비접지) 또는 EN 50077(접지) 표준을 충족해야 합니다.

케이블 사양 및 전도도
코어 도체는 전도도가 100% IACS(International Annealed Copper Standard)인 OFC(무산소 구리)여야 합니다. 일반적인 단면적은 다음과 같습니다.
0.75mm²(정격전류 10A, 전력 2300W)
1.5mm²(정격전류 16A, 전력 3680W)
2.5mm²(정격전류 25A, 전력 5750W)
단열재는 일반적으로 폴리염화비닐(PVC) 또는 저연 무할로겐(LSZH) 재료로 만들어지며 -15°C ~ 70°C의 내온도성을 갖습니다.

인클로저 보호 등급
IEC 60529에 따라 실내 연장 코드는 IP20(감전 방지)을 충족해야 하며, 실외 제품은 IP44(방수) 또는 IP67(방진 및 방수)을 충족해야 합니다.

II. 재료 과학 및 안전 특성
유럽 연장 코드의 재료 선택은 전기 안전성, 내구성 및 환경 적응성을 직접적으로 결정합니다. 그들의 핵심 재료 시스템은 엄격한 EU 규정을 충족하도록 세심하게 설계되었습니다.

1. 절연 및 외장재료공학
PVC(폴리염화비닐) 배합 기술: 가장 일반적으로 사용되는 재료로서 PVC의 배합은 난연성, 유연성 및 노화 방지의 균형을 달성해야 합니다.

난연성: IEC 60332-1(단일 코드 수직 연소 테스트) 및 더욱 엄격한 IEC 60332-3(번들 연소 테스트)을 통과해야 합니다. 난연제 시스템은 일반적으로 연소 중에 시너지 효과를 발휘하는 수산화알루미늄(ATH) 및 수산화마그네슘(MDH)과 같은 복합 난연제를 활용합니다. 연소 중에 분해되어 열을 흡수하고 수증기를 방출하여 가연성 가스를 희석합니다. 산소 지수(OI)는 일반적으로 32%(ASTM D2863) 이상이어야 합니다.

내노화성 및 기계적 특성: 장기간 사용 후 취성을 방지하기 위해 마이그레이션 저항성이 우수한 가소제(예: DINP 및 DOTP)를 선택해야 합니다. 노화 방지제(예: 카본 블랙)는 UV 분해에 효과적으로 저항해야 합니다. 인장 강도 요구 사항은 일반적으로 ≥15MPa이고 파단 연신율은 ≥150%(EN 50363 표준)입니다.

대체 재료 응용 분야:

LSZH(저연 무할로겐) 소재는 지하철, 공항, 데이터 센터 등 화재 안전 요구 사항이 엄격한 장소에서 주로 사용됩니다. 이는 EVA와 같은 폴리올레핀과 ATH/MDH와 같은 난연제를 기반으로 합니다. 연소 중 연기 밀도와 광선 투과율은 >60%(IEC 61034)여야 하며 가스 부식성(pH 및 전도성)은 EN 50267-2-2를 준수해야 합니다.

고무 소재는 견고한 산업용 연장 코드(예: H07RN-F 구조)에 사용됩니다. 이 제품은 뛰어난 내유성, 내한성(최저 -40°C) 및 기계적 파쇄 저항성(EN 60811 테스트 시리즈 준수)을 제공합니다.

2. 도체 금속 선택 및 처리
OFC(무산소 구리): 순도 ≥ 99.95%, 전도도 ≥ 101% IACS. 산소 함량이 매우 낮기 때문에(<0.001%) 수소 취성을 방지하고 장기간 사용 후에도 도체 안정성을 보장합니다.

도금 공정:

핀/슬리브의 니켈 도금: 니켈 층은 일반적으로 EN 50525-1에 따라 두께가 3-5μm입니다. 주로 경도, 내마모성을 제공하고 모재를 산화로부터 보호합니다. 기본 구리 또는 황동 기본 재료는 양호한 탄력성을 유지해야 합니다.

내부 구리 코어의 주석 도금: 습도가 높은 산업 환경에서는 황화 또는 산화로 인한 접촉 저항 증가를 효과적으로 방지하고 납땜성을 향상시키기 위해 구리 도체에 주석 도금을 사용하는 경우가 많습니다.

3. 구조 설계 및 안전 메커니즘
이중 절연 시스템: 많은 유럽 연장 코드는 기본 절연(도체의 PVC 층)과 추가 절연(전체 외부 피복 또는 내부 절연 구조)으로 구성된 "이중 절연" 설계를 활용합니다. 이 제품에는 접지선이 필요하지 않으며(도체 2개만) "U"(원형) 기호가 표시되어 있습니다. EN 60309를 준수하며 향상된 안전 이중화를 제공합니다.

스트레인 릴리프: 일반적으로 사출 성형되는 유연한 "스트레인 릴리프" 또는 내부 클램핑 장치가 케이블과 플러그/소켓 사이의 인터페이스에 형성됩니다. 이는 EN 60799의 굽힘 테스트 요구 사항을 충족하며 반복 굽힘으로 인한 내부 와이어 파손을 방지합니다.

III. 애플리케이션 시나리오의 체계적인 분석 및 부하 관리
연장 코드 선택은 부하 특성, 환경 조건, 안전 규정을 바탕으로 종합적인 결정이 필요한 체계적인 프로젝트입니다.

1. 부하 유형 및 특성 분석
저항성 부하: 백열등, 전기 히터 등. 안정적인 전류와 낮은 돌입 전류를 제공하므로 선택이 상대적으로 간단합니다. 정격 전력만 충족하면 됩니다.

유도 부하: 전동 공구(전기 드릴, 압축기), 냉장고 등. 기동(돌입) 전류는 정격 전류의 5~7배에 도달할 수 있으며 수백 밀리초 동안 지속될 수 있습니다. 이러한 짧은 과부하를 견딜 수 있는 케이블(일반적으로 단면적이 충분한)과 커넥터(아크 침식을 방지하기 위해)를 선택해야 합니다.

용량성 부하: 스위칭 전원 공급 장치(컴퓨터, 휴대폰 충전기) 등. 전원을 켜면 큰 커패시터 충전 전류(돌입)가 발생합니다. 이 서지는 짧은 시간 동안만 지속되지만 여전히 커넥터 접점에 영향을 미칩니다.

비선형 부하: 인버터 및 LED 드라이버 전원 공급 장치 등. 이러한 부하는 고차 고조파(특히 3차 고조파)를 생성하여 잠재적으로 중성 전류가 위상 전류를 초과하게 만듭니다. 구멍이 여러 개인 연장 케이블의 경우 이 요소를 충분히 고려해야 하며 중성 도체 단면적이 더 두꺼운 설계를 선택해야 합니다.

2. 특정 환경을 위한 전문가 선택 가이드
산업 작업장/건설 현장:

케이블 유형: 튼튼한 고무 피복 케이블(예: H07RN-F)을 사용해야 합니다. 내유성, 기계적 파쇄 저항성, 내후성(-25°C ~ 60°C)이 PVC를 훨씬 능가합니다.

보호 등급: 최소 IP67, 냉각수, 금속 파편 및 먼지의 침입으로부터 보호합니다.

추가 기능: 통합 RCD(잔류 전류 장치) 및 과전류 보호가 모범 사례입니다.

데이터 센터/컴퓨터실:

난연성 요구 사항: LSZH 케이블은 화재 발생 시 독성 연기 및 부식성 가스가 정밀 장비를 손상시키고 대피를 방해하는 것을 방지하기 위해 필수입니다.

성능 요구 사항: 케이블은 전압 안정성을 보장하기 위해 낮은 인덕턴스와 낮은 임피던스를 가져야 합니다. 이러한 케이블에는 Cixi Lianou Electrical Appliance Co., Ltd.와 같은 제조업체의 맞춤형 PDU(전력 분배 장치)가 함께 제공되는 경우가 많습니다.

의료 시설:

표준 준수: 의료 전기 장비에 대한 EN 60601-1 안전 표준을 충족해야 합니다. 이 표준은 접지 누설 전류 및 환자 누설 전류(일반적으로 <0.1mA)에 대해 매우 엄격한 규정을 적용합니다.

구조적 설계: 플러그와 소켓은 일반적으로 비의료용 회로에 실수로 연결되는 것을 방지하기 위해 색상이나 모양이 다릅니다.

야외 및 임시 행사:

기계적 보호: 케이블은 탄력성이 뛰어난 외부 피복을 가져야 하며 추가 보호층을 포함할 수 있습니다.

가시성 및 안전성: 케이블은 밝은 색상(주황색 또는 노란색)이어야 하며 습기로 인한 감전을 방지하기 위해 전체적으로 30mA 고감도 RCD를 장착해야 합니다.

계절적 적응성: 추운 지역에서는 케이블 재질이 저온에서 부서지기 쉬운지 확인하십시오.

3. 부하관리의 공학적 원리
정격 감소: 최대 부하에서 장기간 작동하는 것은 엄격히 금지됩니다. 80% 법칙은 공학에서 일반적으로 따릅니다. 즉, 16A 연장 코드의 경우 권장되는 연속 부하가 12.8A(약 2940W)를 초과해서는 안 되며 일시적인 과부하 및 열 방출이 허용됩니다.

길이 및 전압 강하: 케이블에는 임피던스가 있어 길이가 길어질수록 전압이 떨어집니다. IEC 60364-5-52에 따르면 전압 강하는 일반적으로 3% 미만이어야 합니다. 계산식은 전압 강하 ΔU = (ρ * L * I * 2) / A (ρ는 저항률, L은 길이, I는 전류, A는 단면적)입니다. 전송 거리가 길어질수록 더 큰 단면적이 필요합니다.

열 관리: 연장 코드는 완전히 연장되어야 합니다. 코일을 감으면 인덕턴스가 생성되고 열 발산을 방해하여 열이 축적되고 화재 위험이 발생합니다. 공기 순환을 위해 주변에 충분한 공간을 남겨 두어야 합니다.

IV. 제조 공정 및 품질 관리
중국 절강성의 핵심 기업인 Cixi Lianou Electrical Appliance Co., Ltd.를 예로 들어 보겠습니다. 생산 공정은 높은 산업 표준을 구현합니다.

사출 성형 공정
플러그 하우징은 EN 50075 사양에 따른 치수 준수를 보장하기 위해 금형 온도 정확도가 ±1°C로 제어되는 완전 자동 사출 성형기(조임력 ≥ 800T)를 사용하여 제조됩니다.

케이블 어셈블리
와이어와 커넥터는 초음파 용접을 사용하여 연결되며 저항 값은 기계적 압착보다 35% 낮습니다. 생산 라인에는 고전압 테스터(1500V/60s)와 접지 연속성 테스터(저항 <0.1Ω)가 장착되어 있습니다.

품질검사 시스템

100% 전원 투입 테스트(1시간 동안 정격 전류의 1.25배 부하).

무작위 검사 항목에는 볼 프레셔 테스트(125°C/1시간), 굽힘 테스트(10,000사이클), 내열 테스트(70°C/7일)가 포함됩니다.
